产品介绍

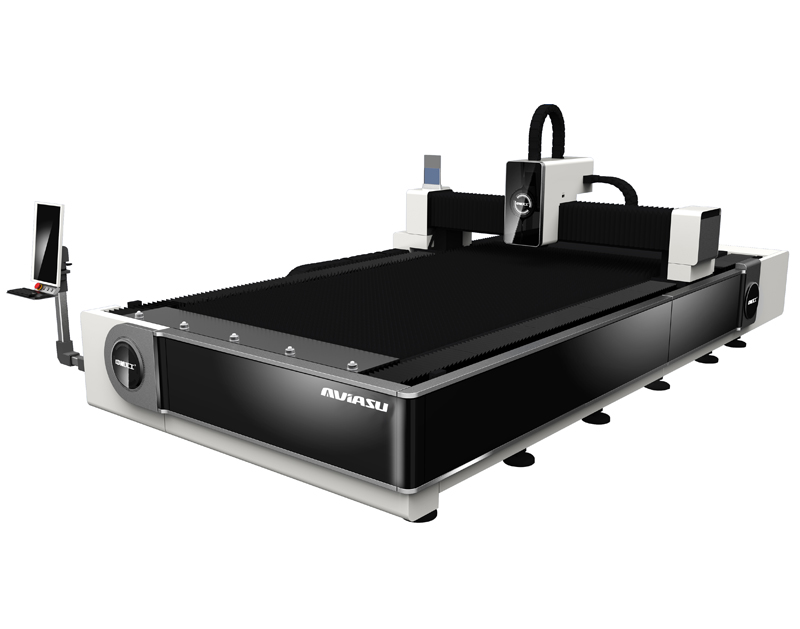

主机部分由床身、运动部分、电器控制部分，辅助部分等组成。通过控制系统操作三轴运动部分，从而带动切割头实现稳定，精确，高速运动；X、Y轴均采用原装进口的精密直线导轨，. 工作台采用方管整体焊接，退火去应力处理，台面承重可达500KG；设有万向滚珠，外设板料夹紧装置，采用全封闭式防尘装置，采用光电传感器等精密定位部件，有效地保证了传动的精度。

产品特点

1．该机采用动龙门式结构，进口高精密齿条及直线导轨，传动平稳，精度高。

2．床身与横梁、工作台均采用整体焊接结构，去应力退火后进行精密加工，然后再进行振动时效处理，可以完全消除焊接及加工的应力，保持高强度、高精度、可保持20年以上正常使用不变形。

3．X、Y、Z轴均采用日本进口伺服电机，高精度、高转速、大扭矩、大惯量、性能稳定耐用。保证了整机的高速度及加速性。

4．采用基于Windows操作系统的上海柏楚光纤激光切割机专用数控系统，集成了激光切割控制专用功能模块，功能强大，人机界面好，操作简单。

5 、激光产生无需发生气体，可用空气切割薄板；

技术参数

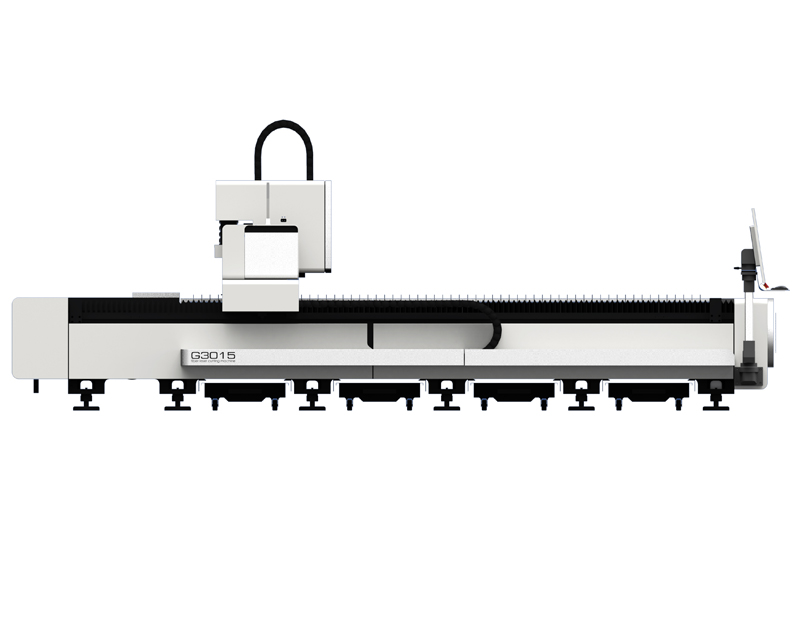

机器型号：G3015

激光发生器：光纤激光器

激光功率：1000W/1500w/2000w/3000W选配

重量：5500kg

外观尺寸：4800mm×2600mm×1750mm

工作幅面：4000*2000mm

X/Y轴定位精度：0.05mm/m

速度：100m/min

加速度：1G

工作台载重 : 500kg

传动方式：进口精密双驱齿条

整机耗电功率：<15KW(<12KW-1000W)

电源额定电压及频率： 380V/50Hz/60Hz/60A

重复精度：±0.02mm

驱动方式：安川伺服电机

减速机：新宝

传动方式：双驱齿条

除尘方式：分段自动独立除尘

配电要求：380V 50Hz/60Hz
