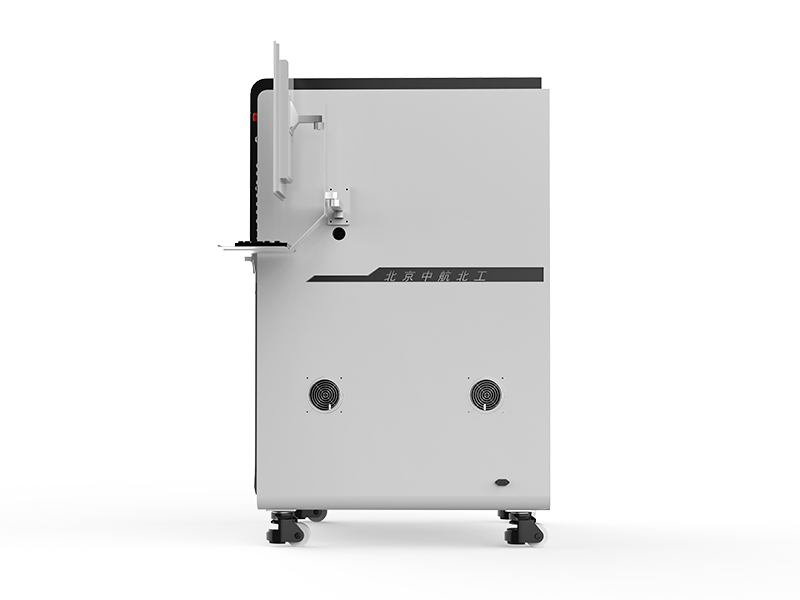

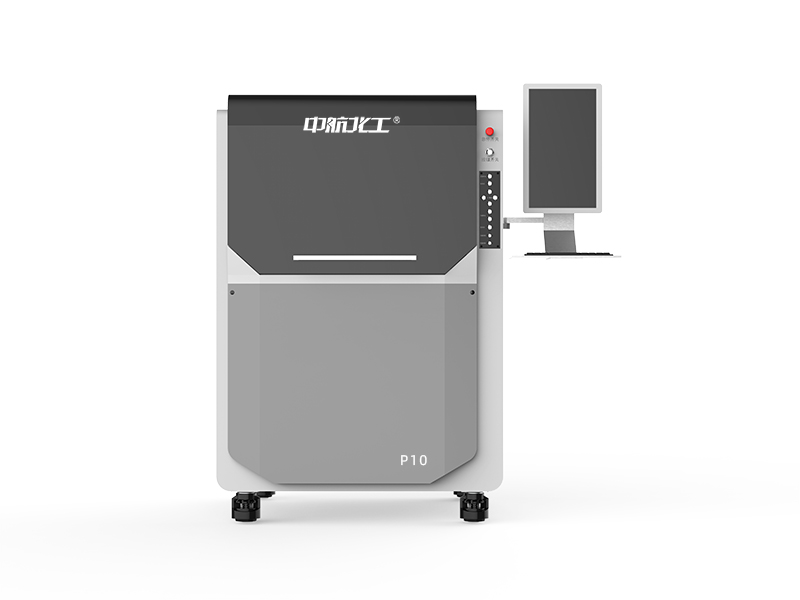

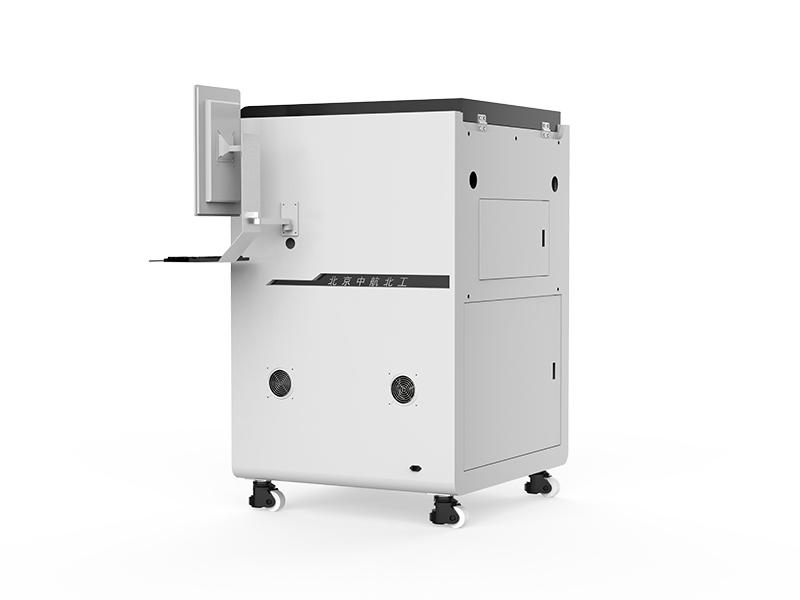

PCB全自动换刀雕刻机 P10 带深度自动调节 电路板雕刻机

产品特点：

• 采用德国主轴，径跳小。

• 控制系统：采用四轴控制，X/Y轴采用伺服电机驱动，Z/W轴采用高精度步进电机。

• 自动定深：Z/W轴协调工作，配以同轴深度控制装置，避免因覆铜板不平导致的加工深度变化。

• 真空吸附：采用网格吸附平台，避免了双面胶或夹具固定的繁琐，提高加工速度和质量。

• 高分辨率激光刀具检测系统：设备在加工前后都会对刀具进行检测，检测分辨率：0.1mm。

• 刀具库：采用18把带有定位环的刀具，垂直取放刀，一体化刀库，独立刀座。

• 对刀位：采用黄铜材质，垂直对刀，Z/W轴协调工作，配以同轴深度控制装置，刀具工作过程中雕刻深度一致。

• 吸尘系统：静音吸尘装置，边工作边吸尘，清除加工过程中产生的粉尘。

• 自动视觉定位：通过500万像素工业相机及工业镜头，只需识别2孔，就能计算出所有孔位置，并可对板面的旋转、变形进行补偿，使钻孔孔位准确；无需定位孔。

• 自动换刀系统：18刀位自定义刀具规格，自动刀具选择功能选择适合的刀具，高分辨率激光检测刀具系统检测刀具，加工PCB点击鼠标即可完成，“傻瓜式”制作PCB。

• 自动刀具选择：软件自动选择适合的刀具参数，免除人工选择刀具参数的繁琐。

• 自动原点定位：可以从某一位置回到设定的原点，消除了目测误差。

• 断点、断电续雕：设备具有记忆功能。

• 脱机模拟加工：根据设定的参数，软件模拟加工过程。初学者可以通过模拟加工熟悉软件。

• 实时显示加工路径：在加工过程中实时显示当前位置。

• 挖孔：对于孔径大于0.8mm的孔，用铣刀挖孔，减少换刀次数。

• 区域雕刻：当产品验证时只需要验证部分环节时，可以采用区域雕刻，雕刻部分电路。

• 设备具有硬软件双重限位保护，保证设备安全。急停按钮、报警和安全防护罩。

• 无线Wifi控制：无线Wifi模块实现远程联机，并进行远程操作控制。（选配）

• 机器自带照明功能，安全防护罩设有观察窗口，方便观察整个PCB雕刻过程。

产品参数：

加工面板：单/双面板

主轴：德国主轴

主轴转速（r/min）：10000~60000

X/Y驱动：伺服电机

Z/W驱动：步进电机

移动速度（m/min）：≤15

加工板面（mm）：≤320x240

加工线径（mil）：≥4

加工线距（mil）：≥4

钻孔孔径（mm）：≥0.15

回零误差（mm）：≤0.002

钻孔速度（strokes/min）：≤120

刀深调节：自动调节刀深

视觉定位系统：500万像素

吸尘系统：自动吸尘

限位保护：软件限位加硬件限位

控制方式：嵌入式ARM

刀具库：18刀位，自动换刀

通信方式：RS-232/USB

软件兼容格式：Protel 99SE/DXP、Altium Designer、Cam350、Eagle、Pads、Proteus、Auto CAD等EDA软件

安全罩：金属可视安全防尘罩，立式底柜设计，可以存储耗材

整机功率（w）：500

电源：220VAC（+7%、-10%）/50Hz

外形尺寸：800 x 800 x 1460mm

重量：约280kg
