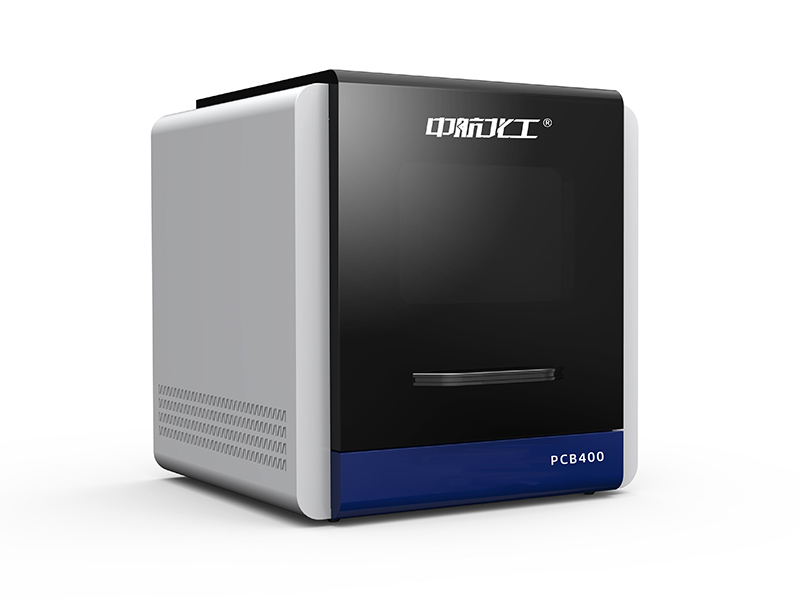

PCB雕刻机 电路板雕刻机 线路板雕刻机PCB400

主要功能：

1.可在覆铜板上钻孔，雕刻线路，割边，铣平面

2.可透铣、沿外形线进刀，使电路板与板材分离

3.具有原点直接设置、复位功能

4.利用软件模拟加工，可预览加工路径

5.实时显示加工路径、进度，方便控制

6.多孔径钻孔一次完成，省却了频繁的换刀工序

7.高转速主轴电机，转速60000rpm

8.自动转速控制，可根据刀具自动优化主轴转速

9.定位销定位，5个定位孔，定位更精确

10.设备配套自主研发的PCB雕刻软件，能够实现脱机模拟加工、断点续雕、断电续雕、实时显示加工路径、区域选择雕刻、组合雕刻、刀具选择及换刀提醒等功能。

11.设备具有自我保护功能，XYZ双限位保护，超限自停。

12.软件可在安装刻字软件情况下雕刻出相应的凹凸字体。

13.配套资源：配备演示视频。

14.PCB雕刻机兼容的EDA设计软件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式编辑软件。

15.钢板机身，金属安全防尘罩，透明可视窗

16.选配底柜，让工作环境整洁便捷

功能特点

直接用EDA/CAD设计数据，像绘图一样便捷。

精度高，功能多，从单面板到双面板，从数字版到高频板。

无环保顾虑，桌面设备，适合实验室、教室等多种场所。

操作简单，不必懂PCB工艺。

配置灵活，多用途，适合开发即时制作样品，也适合教学或小批量制作。

主要参数：

加工面板：400*400mm

加工面数：单面板/双面板

驱动方式：X、Y、Z轴步进电机

主轴转速：0~60000rpm

雕刻速度：4.8m/min

加工线距：8mil

加工线径：6mil

钻孔深度：（0.02~5）mm

钻孔孔径：（0.4~3.175）mm

钻孔速度：120strokes/min(Max)

控制方式：电脑控制

通信接口：RS-232串口/USB

操作系统：Windows XP/Win 7/Win 8

电源：交流（220±22）V,(50±1)Hz

功耗：800W

重量：150kg

外形尺寸：长*宽*高（800*800*680）mm

保险丝：3A

选配

底柜、计算机
