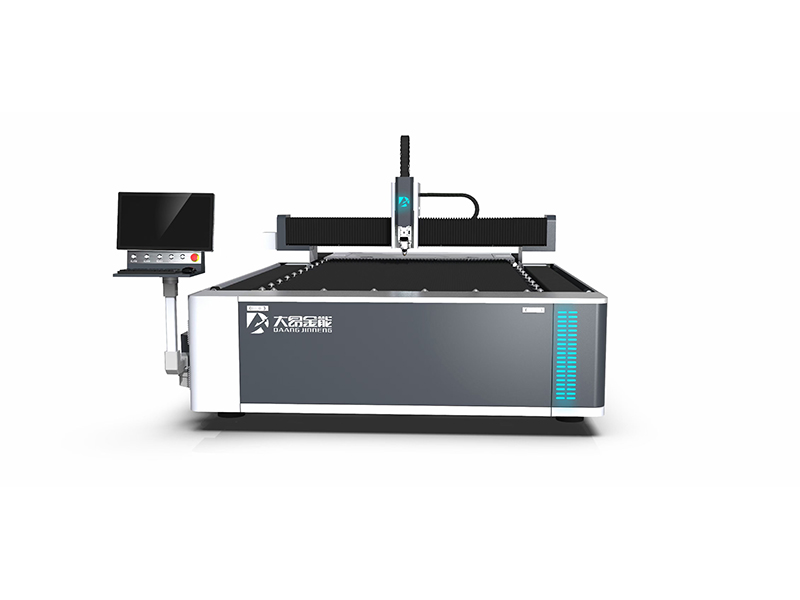

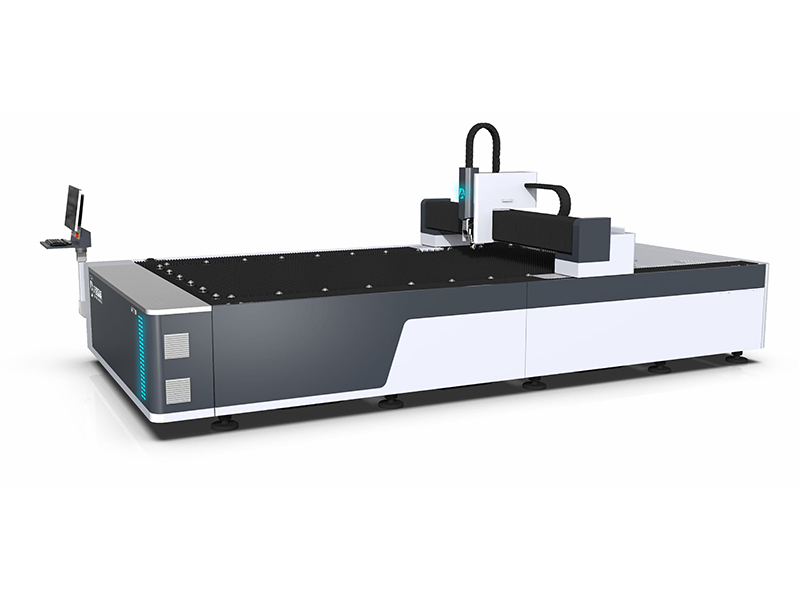

产品介绍:

主机部分由床身、运动部分、电器控制部分，辅助部分等组成。通过控制系统操作三轴运动部分，采用创鑫激光器，嘉强切割头，柏楚系统，床身板管焊接，富士伺服电机带动切割头实现稳定，精确，高速运动；X、Y轴均采用原装进口的精密直线导轨，. 工作台采用方管整体焊接，退火去应力处理，台面承重可达300KG；设有万向滚珠，外设板料夹紧装置，采用全封闭式防尘装置，采用光电传感器等精密定位部件，保证了传动的精度。

产品特点:

1．该机采用动龙门式结构，进口精密齿条及直线导轨，传动平稳，精度高。

2．床身与横梁、工作台均采用整体焊接结构，去应力退火后进行车铣加工，然后再进行振动时效处理，可以完全消除焊接及加工的应力，保持高强度、精度。

3．X、Y、Z轴采用进口伺服电机，性能稳定耐用。

4．采用基于Windows操作系统的上海柏楚光纤激光切割机专用数控系统，集成了激光切割控制专用功能模块，人机界面好，操作简单。

5 、激光产生无需发生气体，可用空气切割薄板；

技术参数:

机器型号：G1010

激光发生器：光纤激光器

激光功率：1000W/2000W/3000W

XYZ轴行程 : 1025mm/1025mm/100mm

重量：1500KG

外观尺寸：2000mm×1500mm×1500mm

工作幅面：1000*1000mm

X/Y轴定位精度：0.05mm/m

最大速度：100m/min

工作台最大载重 : 300kg

传动方式：进口精密双驱齿条

整机耗电功率：<15KW(<12KW-1000W)

电源额定电压及频率： 380V/50Hz/60Hz/60A

应用行业：

金属切割、电气开关制造、电梯制造、家用电器制造、厨具制造、工具加工、等多种机械制造加工行业。

适用材料：

用于切割多种薄金属板材,切割0.5~6mm碳钢板，0.5~5mm不锈钢板（氮气3mm，氧气5mm），还可切割镀锌板、电解板、硅钢等多种金属材料。
